产品简介：
产品详情：ZW7-35KV绵阳市地区高电压户外真空断路器以下简称断路器）*工作电压为40.5kv的三相交流50hz电力系统主要用于乡村的35kv电源系统和城市电网。可以由工矿企业采用。，用于发电站和变电站的保护和控制。由于分断和合闸负载电流，过载电流和短路电流，特别适用于频繁操作的室外处所。
断路器配用CT19BW操作部门，通过传动装置实现断路器的分合闸机能，可选的LZZBJ-35电流互感器（全封闭）用于计量和继电保护，线圈数目，变比，精度可根据用户要求；选项FJ-01（6901）高压断路器绝缘脂来提高真空灭弧室和电流互感器的外部绝缘，从而扩充断路器的应用范围。
35kv户外高压断路器特征：该断路器有着构造简便，操作便捷，安全确实，性能平稳，寿命长，无大修周期等优点，是其他同类电压等级的断路器无法比拟的。
ZW7-35KV绵阳市区域户外高压电气真空断路器用到环境条件
环境温度不大于+40℃，不最低-40℃；
b）海拔不超过4000m；
c）空气相对湿度的每日平均值不超过95％，每月平均值不超过90％；
d）地震地震烈度不超过8度；
e）空气污染等级：ⅲ级。

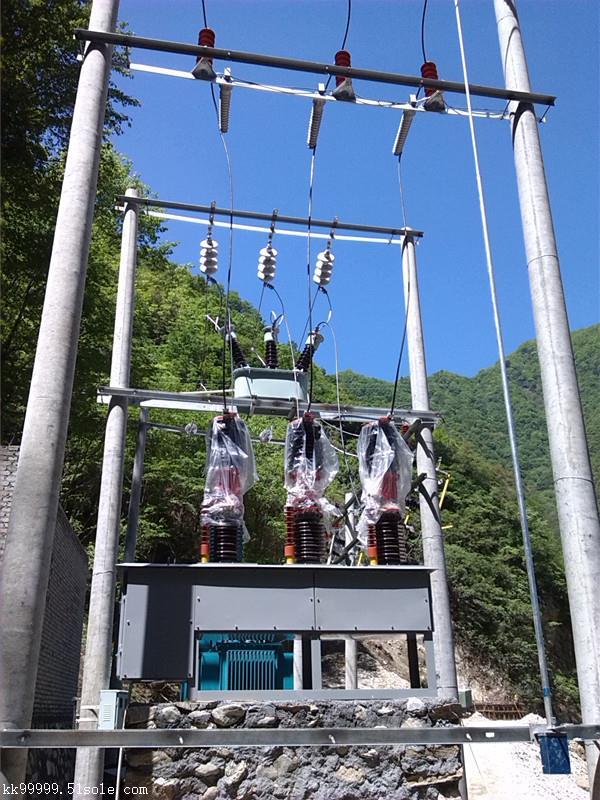

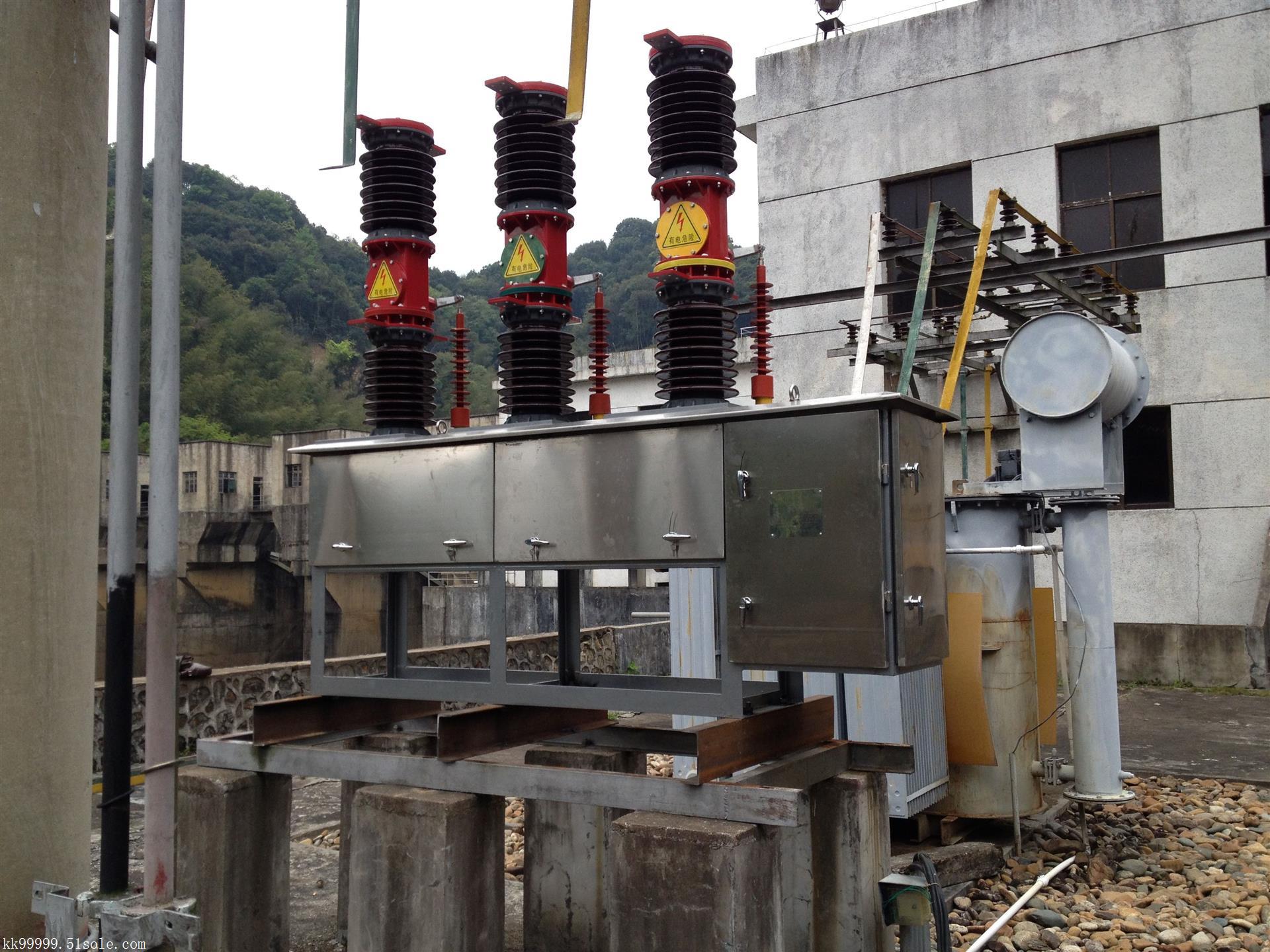

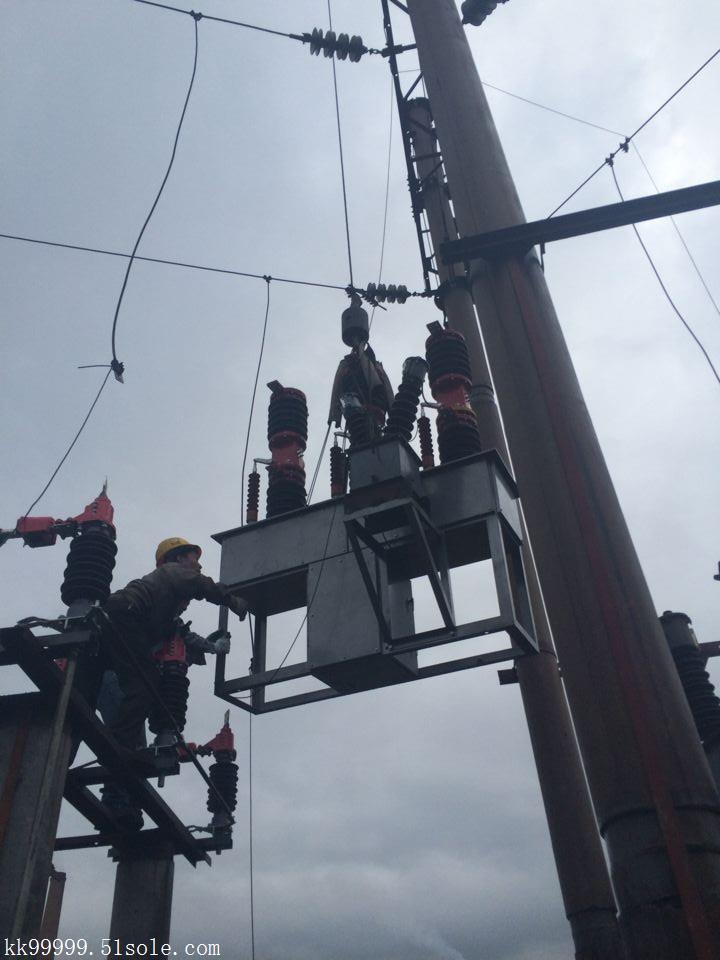

ZW7-35KV绵阳市区域高压电气室外真空断路器
ZW7-40.5构造与工作原理
1.本产品是室外高压真空断路器。总体构造为瓷柱型，由上下瓷套构成。真空灭弧室安装在上部瓷套中，下部瓷套是支柱，以保证带电部分与地面绝缘。外面有一根绝缘的传动杆，三相安装在一个公共底盒上。
2.操动机构和连杆座落机械箱中。机械箱是防水的。为了以防箱中的电气控制构件受潮，机械箱装备了加热器。
3.该产品可以装备电流互感器，每相可以有四个线圈，其中两个用于测量，两个用于保护。根据用户需，可安装的变压比为50〜1600/5，精度等级为0.2，0.2s，0.5、10p级电流互感器。

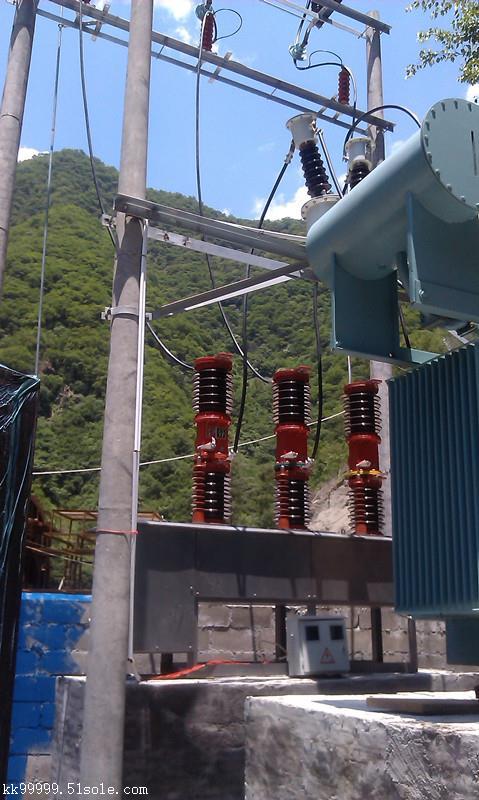

ZW7-35KV绵阳市区域高压电气室外真空断路器
